存档,位于明尼阿波利斯的历史性的北环附近仓库区,是一个270000平方英尺的公寓组成的六个高于年级平均水平和grade-parking以下三个级别。下面的312级停车位将提供公共停车和服务建设的198套公寓;提供更多的停车比可用相邻住宅在这个快速增长的潮人社区。
北环名称指的是曾经的有轨电车线路区域。历史上,北环路是一个工业区挤满了仓库和铁轨,并多年大型铁路院子位于北面毗邻项目的网站。大约从1885年开始,该网站是用于各种商业企业。过去的人包括列队、铁匠、零售商店、酒店,一辆马车店,焦油纸工厂,一个糖果工厂,隐藏和皮毛交易站,仓库等等。当区域而荒废在1960年代,档案网站成为表面停车场和仍然是一个停车场,直到开始建设。

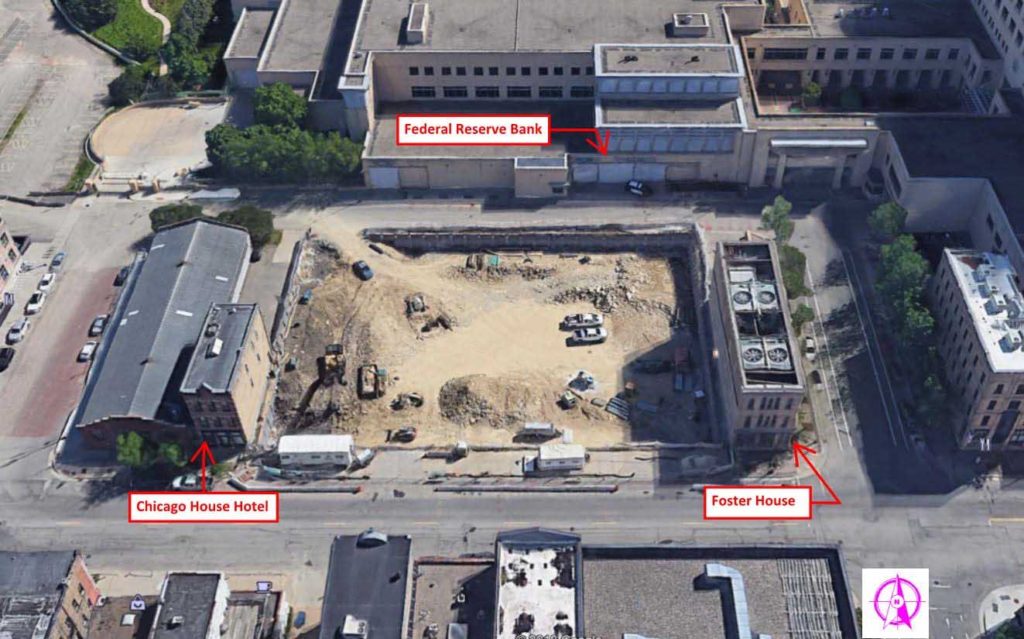

在东部和西部的网站位于老式砖建筑,建于1886年,有三个级别以上等级和一个完整的地下室。促进房屋建筑在东部的项目网站和芝加哥的房子酒店是在西方国家。两个建筑紧密与福斯特的房子很多线延长大约9英寸界址线和进入网站。图1显示了在挖掘网站的概述。

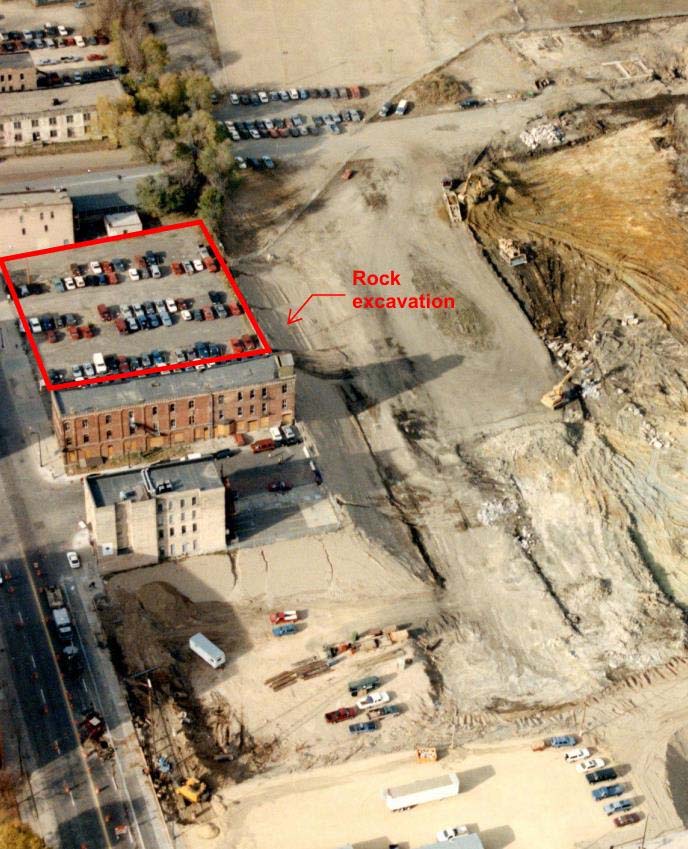

大型铁路庭院取代1997年的联邦储备银行设施。美国联邦储备理事会(美联储,fed)的建设包括一个大开挖工程扩展到海拔约等于停车水平最低存档。这个挖掘降低基岩北边的网站在一个近似45°角延伸远离存档。图2显示的程度,挖掘,档案网站的位置用红色的轮廓。在这个建设,促进房子作为一个机械改装支持联邦储备银行。
manbet万博app岩土工程条件
一般土壤剖面由10到13英尺的城市填补由粉沙、分选差的沙子,在基岩桑迪精益粘土和其他碎片。基岩地层由一层Platteville灰岩之间的不同8到12英尺厚一层2 4-foot-thick Glenwood页岩,坐在圣彼得砂岩。Platteville石灰岩RQD值从0到90,平均37,Glenwood页岩被恶化如果暴露在较长时期。
设计
溢价与停车在这一领域的市中心,附近还有一些竞争住宅兜售大约½停车位每单位,档案想脱颖而出,为租户最大化可用的停车位。将三年级以下,最低层的地方几英尺高的水位,从而最大化的深度挖掘。
使用传统暂时保留和现浇而是由han墙壁会减少建筑的足迹足以消除停车的一行三个层次。因此,项目团队决定临时开挖(SOE)系统的支持将成为永久的而是由han墙提供尽可能多的空间。阻止了基岩的深度利用单桩作为永久性的基础系统和限制使用永久性建筑红线以外的回接阻止了土钉的使用系统。钻系统需要,系统,如钻士兵成堆,sec的墙壁,墙壁是探索和隔膜。支护桩钻系统提出了基于成本和能力来满足项目时间线。
的一个障碍需要克服钻支护桩系统面临的永久暴露的外观。存档,墙的上部支持土壤会暴露喷射混凝土应用于滞后。稳定的基石将暴露和岩石网覆盖着。页岩和砂岩的海拔在岩石表面喷射混凝土应用。
水平喷射混凝土加固环氧涂层钢筋和领导钉焊接网的传输负载成堆。喷射混凝土是放置在法兰成堆的岩石被发掘后桩的法兰。这样做是为了让气流通过之间的较低楼层的web成堆,减少机械系统的需求。图3显示了一个近距离的接触。
“联邦储备银行不会让窗帘钩穿过建筑红线,北墙的回接长度限制在只高水平维度”。
通过挖掘深达实用,将临时支撑到永久性的系统,档案能够创造每单位1.5停车位。这些空间将被用作公共停车产生收入。
士兵桩的设计必须考虑到临时施工条件和永久的条件成为永久结构的一部分。临时的国企,士兵临时回接桩用于横向的支持。设计要求回接就地将持续到地上横隔膜是演员和灌浆桩,即地上横隔膜提供横向支撑桩。
联邦储备银行不允许回接交叉属性,限制北墙的回接长度只有高水平的维度。实现电阻在这么短的水平长度,回接必须保税到基岩内平面理论失败。了解基础的质量给了我们信心,我们能够在这种情况下提供足够的支持。然而,随着历史照片所示(图2),广泛的岩石开挖发生的地点。因此,有一个风险的粘结长度的室内可以延伸到土壤,而不是基石。占这,回接安装在最低海拔在悬臂桩可以支持条件和钻在45°角与前面挖掘岩石表面平行。
在东区,回接不允许安装在福斯特的房子。在这个建筑有一个地下室带立足点轴承直接在石灰石基石,发掘计划将消除建筑物的一侧土压力,产生不平衡的土壤负荷需要支撑的抵制。促进房屋建筑只扩展站点的三分之二沿着这墙,墙上有直接的其余部分土壤加载应用于支持。
构建一个31-foot-deep开挖不使用回接是困难的。选项,例如sec墙壁和内部括号是探索和决心是成本高昂和阻塞性。最终的设计成为一个士兵钻桩、原位土壤混合,后张法。

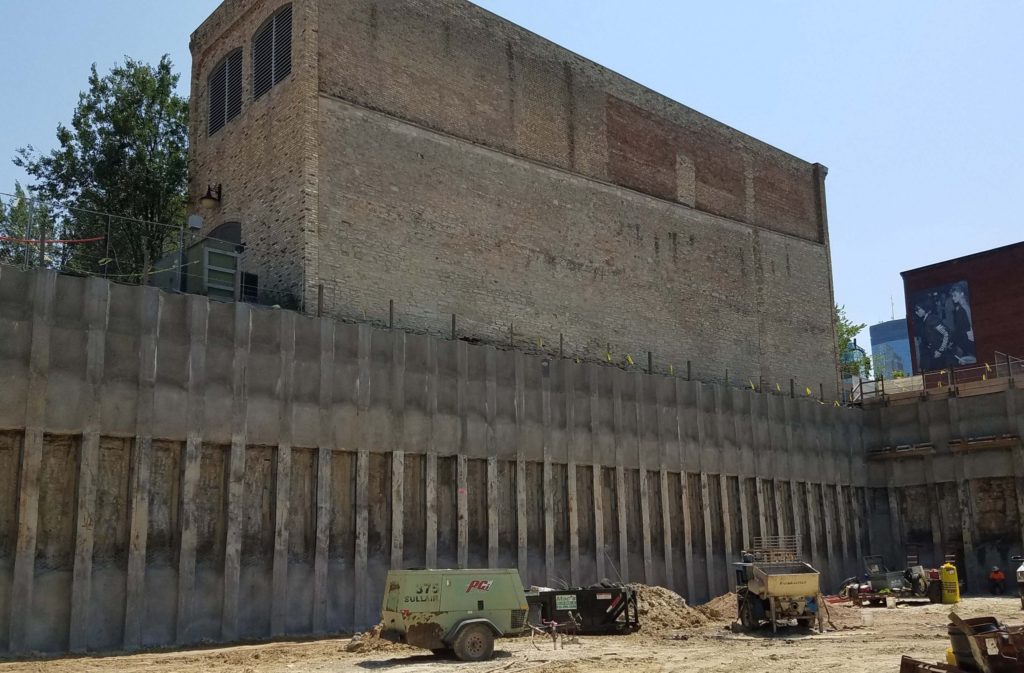

架构师能够提供三英尺之间的空间促进房子,后面的士兵成堆。这个空间的表土土壤是基岩海拔土壤混合,产生一个水泥土抗2000 psi矩阵。Hollowbar系紧安装偏心的土壤混合对促进房子和张拉提供推翻阻力。由于狭窄的距离,拉紧窗帘钩应用大约17 ksf的支承压力的岩石表面。士兵成堆被设计为20英尺高的悬臂元素抵抗表土土壤的剪切力(不是时刻)和一些名义上从基岩侧压力。墙系统的图4显示了一个示意图,图5显示了土壤混合,图6显示了完整的墙。
由于桩钻孔和灌浆精益混合土壤混合和张拉前,预计,精益混合将填写的一些现有骨折在岩石和提供一个备用荷载路径,通过轴承和侧阻力,桩帮助平衡张紧力。
变位的墙被监控和应急计划如果挠度限制了支撑,如广泛的角落。墙上表现优异,变形量仍不到通知的极限1英寸的顶部成堆,翻译不到½英寸在现有建筑基础水平。

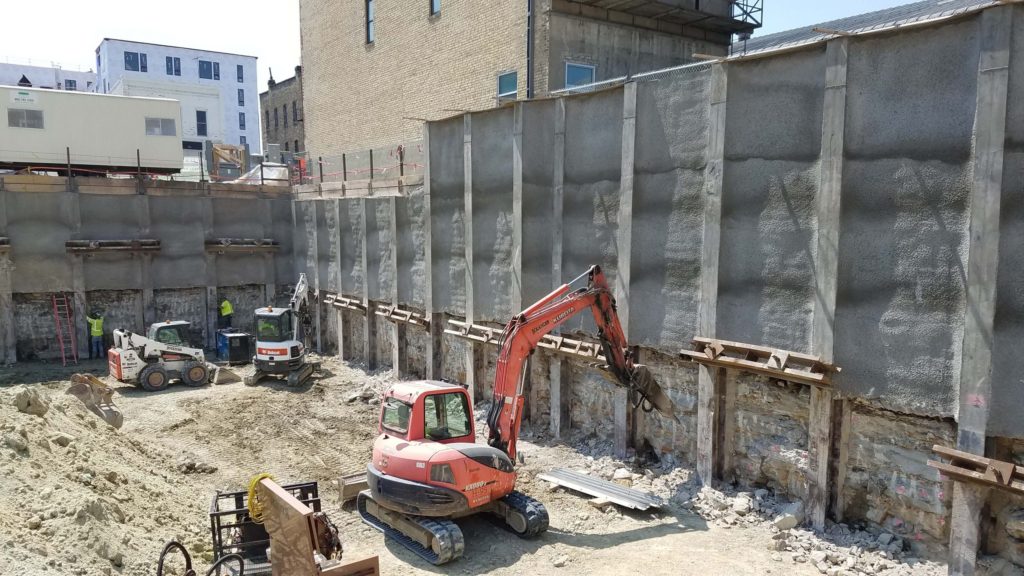

回接被允许在芝加哥的房子酒店网站的西区,大大简化了设计。临时回接被立即低于基础标高,要求士兵桩悬臂大约14英尺高的回接。图7显示了开挖在芝加哥酒店,凿桩之间的岩石。
建设
档案是一个设计建设项目和开挖开始的结构和建筑设计的过程。较低楼层的设计作为后张拉板与列靠近周边板悬臂支护桩墙。结果,焊料桩墙是不需要携带大量的轴向载荷除了三个桩确实支持列加载。
协调需要临时回接在海拔不干扰楼板,列,或为铸造地板板模板。与回接安装进度计划的基础上,发现了冲突在沿着南墙有干扰和一些列和临时回接。整个团队帮助解决方案,结构工程师能够移动的一些列都没有下。临时支撑角落安装删除的一些冲突,如图8所示。剩下的冲突被解决通过改变成形系统列和缩短轴承的威尔士。
结论
存档使用钻士兵的一个创新应用桩作为永久性基础墙和土壤混合后张拉结构最大化足迹,同时节约成本超过传统的墙系统。
