该档案馆位于明尼阿波利斯历史悠久的仓库区的北环邻居，是270,000平方英尺的公寓楼，由六级高于等级和3级以下的等级停车场。312以下的等级停车位将提供公共停车场和服务于198家公寓的建筑物;在这个快速增长的时髦邻域内提供比其他住宅更多的停车位。

北循环名称是指曾经为该地区提供过的街道线。从历史上看，北圈是一个装满仓库和铁路轨道的工业区，多年来一大块铁路围场位于项目现场的北侧。从大约1885年开始，该网站用于各种商业企业。过去的居住者包括肝脏，铁匠，零售店，酒店，马车商店，塔架纸厂，糖果厂，藏皮和毛皮邮政，仓库等。当普通区域在20世纪60年代跌倒时，档案馆成为一个表面停车场，仍然是一个停车场，直到建设开始。

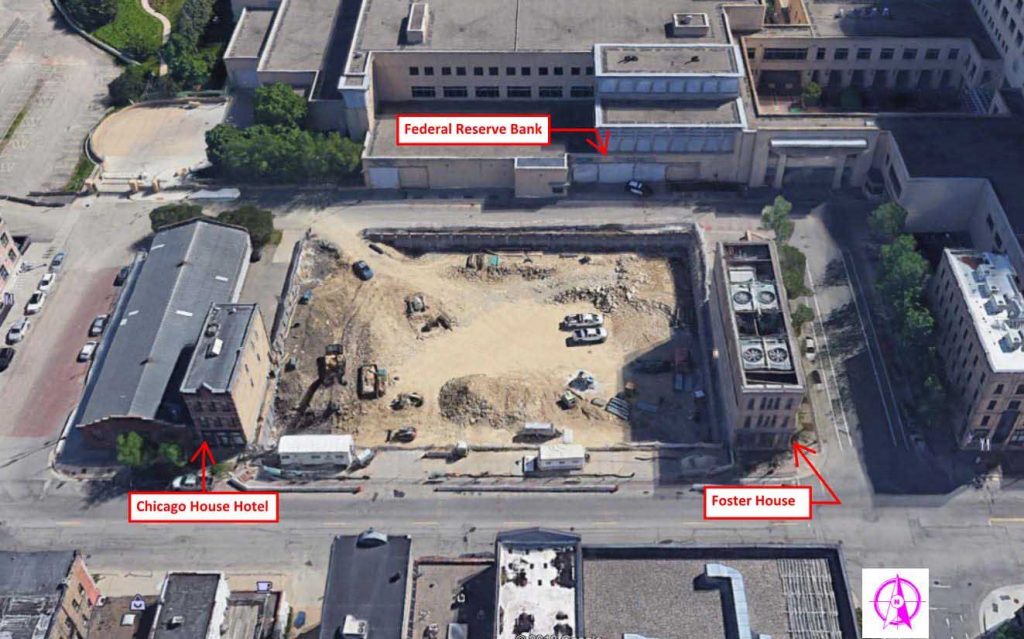

在网站的东部和西侧都位于1886年的复古砖建筑，两级以上等级，完整的地下室。福斯特房屋建筑位于项目遗址的东部，芝加哥大厦酒店位于西方。这两个结构都是紧密的，寄养房屋在物业线上延伸大约9英寸并进入网站。图1显示了挖掘过程中该网站的概述。

1997年，这个大铁路站场被联邦储备银行所取代。联邦储备的建设包括一个大的露天挖掘延伸到一个高度大约等于最低停车水平档案。这种挖掘以距离存档延伸的近似45°角的近似45°角切割基岩。图2显示了该挖掘的范围，归档站点位置由红色轮廓表示。在此建设中，福斯特房屋被转换为支持美联储银行的机械建筑。

manbet万博app岩土工程

一般的土壤剖面由10到13英尺的城市填充物组成，包括粉砂、差级砂、砂质瘦粘土和基岩上的各种杂物。基岩地层由一层8到12英尺厚的Platteville石灰岩组成，而另一层是位于圣彼得砂岩上的2到4英尺厚的Glenwood页岩。Platteville石灰岩的RQD值从0到90，平均为37,Glenwood页岩暴露时间越长，RQD值越低。

设计

在市中心这个地区的溢价上，附近有一些附近的竞争住宅建筑物为每个单位吹嘘大约1/2的停车位，所希望脱颖而出，最大限度地脱颖而出，最大限度地脱颖而出。纳入3以下等级，将最低地板放在水台上的几英尺，从而最大化挖掘深度。

使用传统的暂留和现浇下墙体将减少建筑物的足迹足以删除所有三个级别的一排停车位。因此，项目团队决定了挖掘的临时支持（SOE）系统将成为永久性低于坡度的墙，以提供尽可能多的空间。Bedrock的深度阻止了使用纸桩作为永久性地基系统，并利用永久性重建超出物业线的限制阻止了使用土着系统。探讨了钻孔系统，探讨了钻石桩，割缝墙和隔膜墙等系统。基于成本和能力，提出了一个钻孔的士兵桩系统，以满足项目时间表。

克服兵桩系统克服的障碍之一是永久暴露的面向外观的外观。对于档案，壁支撑土的上部将暴露在滞后的喷射子。稳定的基岩将被曝光和覆盖着岩网。页岩和砂岩的高度将在岩石面上施加喷射。

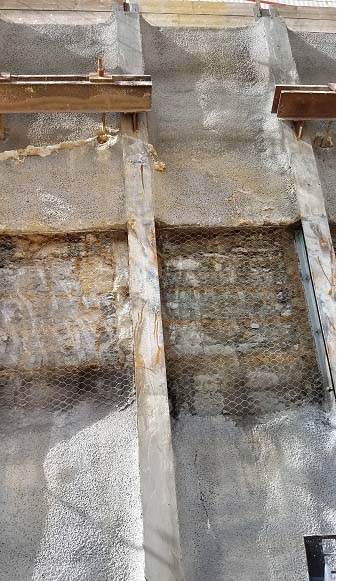

用环氧涂层钢筋加固喷射晶级，并将头螺柱焊接到桩的纤维网中以转移负荷。将喷射器放在桩的后凸，岩石被挖掘到桩的后凸。这是为了让空气流量在桩网的下层之间通过，从而降低对机械系统的需求。图3显示了暴露面的特写。

“联邦储备银行(Federal Reserve Bank)不允许回接跨越房地产界线，将北墙的回接长度限制在18英尺水平范围内。”

通过挖掘尽可能深入并将临时支撑到永久性系统中，档案能够每单位创建1.5个停车位。其中一些空间将被用作公共停车场以产生收入。

兵桩的设计既要考虑施工时的临时条件，又要考虑成为永久性结构的一部分后的永久条件。对于临时SOE，士兵桩使用临时回接进行横向支撑。该设计要求回接保持原位，直到楼板被浇筑并灌浆到桩上，从而楼板为桩提供横向支撑。

联邦储备银行(Federal Reserve Bank)不允许回接跨越房地产界线，将北墙的回接长度限制在水平方向只有18英尺的范围内。为了在如此短的水平长度内获得阻力，这些回接必须在理论破坏面内与基岩结合。了解了基岩的质量，我们有信心在这种情况下能够提供足够的支撑。然而，历史照片显示(图2)，大量的岩石挖掘发生在该遗址的北部。因此，回接器的粘结长度有可能延伸到土壤而不是基岩中。考虑到这一点，回接被安装在桩能在悬臂条件下支撑的最低高度，并以45°角钻进，与之前挖掘的岩石表面平行运行。

在东边，寄养之家的下面不允许安装绑带。虽然该建筑有一个直接承重在石灰岩基岩上的条形地基的地下室，但计划中的挖掘将消除建筑一侧的土压力，产生不平衡的土负载，需要通过支撑来抵抗。福斯特住宅仅沿这堵墙延伸了大约三分之二的场地，其余的墙都直接承受了土的荷载。

在不使用重件的情况下构造31英尺深的挖掘将是困难的。探索了割割墙和内部支架等选项，并决定是成本持有的障碍和阻碍性。最终设计成为钻石桩，原位土壤混合和后张紧的组合。

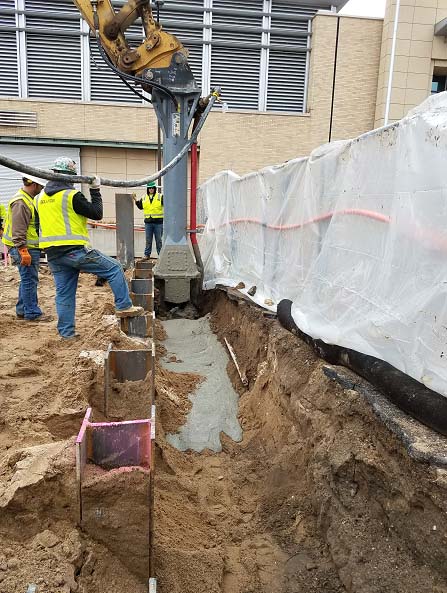

建筑师能够在寄养房屋和士兵桩的后面之间提供三英尺的空间。这种空间的覆盖层土壤与基岩仰角混合的土壤，产生了2,000 psi土水泥基质。HollowBar Tiedowns被安装在寄养房屋上的土壤混合中央，并张紧以提供倾覆的抗性。由于距离窄，重件的张紧施加到岩石表面的大约17ksf的轴承压力。然后，士兵桩设计为20英尺高的悬臂元件，抵抗覆盖覆盖土的剪切力（不是时刻）和来自基岩的一些局部侧向压力。图4显示了墙壁系统的示意图，图5显示了土壤混合和图6显示完成的壁。

由于在土壤混合和张紧之前钻出桩并用瘦混合物灌浆，因此预计瘦杆将填充岩石中的一些现有骨折，并通过轴承和侧电阻提供交替的负载路径桩，以帮助抵抗张紧力。

监测墙壁的偏转，如果满足偏转限制，计划围绕着偏转限制，如广泛的角支撑。墙壁上的墙壁和偏转仍然小于桩顶部的1英寸的通知限制，在现有的建筑基础水平上转化为小于½英寸。

在芝加哥家庭酒店的西侧芝加哥房屋酒店允许重叠，大大简化了设计。临时连接位于脚踏高度低于脚梯下方，要求士兵桩到悬臂上方大约14英尺上方的负载。图7显示了芝加哥房屋酒店的挖掘，显示了桩之间的岩石的碎裂。

建设

存档是一个设计版本项目，挖掘开始，因为结构和建筑设计正在进行中。下层楼层被设计为张紧板块，柱子靠近周边的柱子，悬臂悬臂悬挂在士兵桩墙上。结果，除了支撑柱负载的三个桩外，焊料桩壁不需要携带大量轴向载荷。

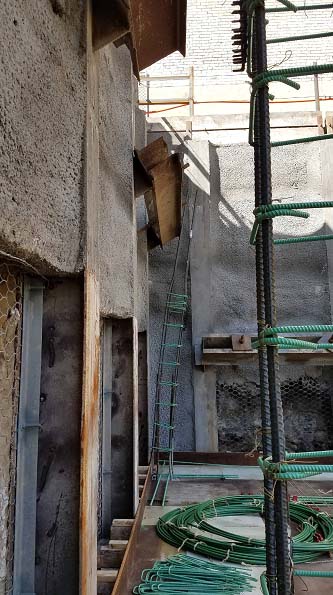

在不影响楼板、柱子或楼板浇筑模板的高架处放置临时回接是需要协调的。在按照进度计划安装了接驳后，在南墙上发现了一场冲突，一些柱子和临时接驳受到了干扰。整个团队都在帮助解决这个问题，结构工程师能够移动一些尚未铸造的柱子。安装临时的角撑，以消除一些冲突，如图8所示。其余的冲突通过改变圆柱的成形系统和缩短威尔士的轴承端来解决。

结论

档案馆使用钻孔士兵桩作为永久性基础墙的创新应用，后张土搅拌，最大限度地提高结构占地面积，同时比传统墙体系统节省成本。
